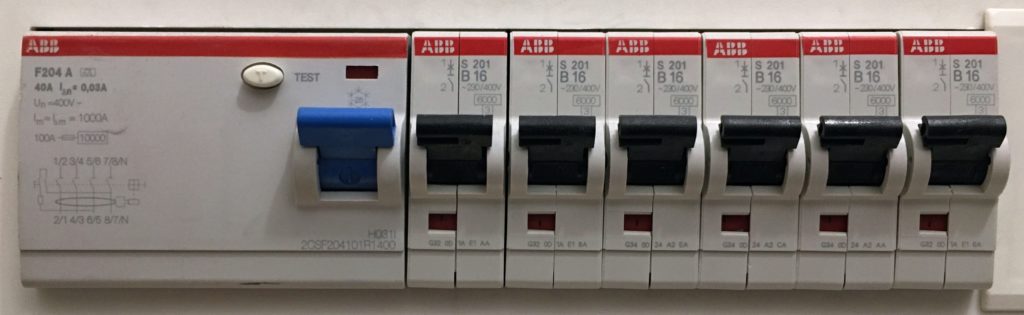

Автомат – это важный элемент электрической сети, который защищает проводку от перегрузки и короткого замыкания. Выбор правильного автомата – залог безопасности и долговечности электропроводки и сохранности имущества. Рассмотрим основные критерии подбора.
Определение номинального тока.
Номинальный ток автомата подбирается в зависимости от сечения провода или кабеля
он выбирается от расчетной нагрузки. (Автоматы защищают в первую очередь провод от перегрузки и дальнейшего пожара)
Основные рекомендации для медного кабеля:
- 1,5 мм² – автомат на 10 А (освещение);
- 2,5 мм² – автомат на 16 А (розетки);
- 4 мм² – автомат на 25 А (мощные приборы, водонагреватели);
- 6 мм² – автомат на 32 А (электроплиты, бойлеры);
- 10 мм² и более – автоматы 40 А и выше (вводной автомат).
Например если медный кабель сечением 2,5 мм² то устанавливать автомат 25А не очень хорошая идея потому, что кабель будет ощутимо нагреваться(27А это максимум для такого сечения), а если он в трубе или стене так и вовсе расплавится из-за плохого охлаждения.
Я рекомендую рассчитывать плотность тока не более 7А на 1мм2.
Рассчитать можно разделив ток, который будет потреблять нагрузка на 7 и округлить в большую сторону стандартного сечения. Например нагрузка потребляет 32А делим на 7=4,5 округляем и получаем 62мм. И получаем сечение кабеля с хорошим запасом. Как и должно быть «по уму», а не подешевле 🙂
Этот расчет для медного кабеля. Алюминиевый должен быть в 1,6раза больше по сечению.
Если вам нужно рассчитать кабель для трехфазной нагрузки для этого нужно знать какой ток потребления одной фазы( при условии равномерной нагрузки) или максимальный ток одной фазы.
Пример: Есть нагрузка потребляющая 30кВт при напряжении 380В (3 ТЭНа по 10кВт).
30000Вт/380В=78А Ток рассчитывается для линейного напряжения, а нам нужен фазный. Поэтому делим на √3 (коэффициент для трёхфазной системы). 78А/√3=45А Ответ ток одной фазы 45А.
Если нагрузка на фазы одинаковая то можно сделать проще 30000/3=10000, 10000/220≈45А на фазу.
Значит и автомат берем трех полюсный на 50А с время-токовой характеристикой С.
Выбор характеристик срабатывания.
Автоматические выключатели имеют разные время токовые характеристики (тип отключения):
- Тип B – срабатывает при превышении тока в 3-5 раз. Подходит для осветительных сетей и маломощных приборов, где нет больших пусковых токов.
- Тип C – срабатывает при превышении тока в 5-10 раз. Оптимальный вариант для розеточных групп и большинства бытовых приборов(не реагирует на пусковые токи).
- Тип D – срабатывает при превышении тока в 10-20 раз. Используется для мощных двигателей, компрессоров(где часто бывают пусковые токи).
- Для бытовой сети оптимальный вариант автомата это с характеристикой C.
3. Количество полюсов.
• 1-полюс – защищает по одной фазы (освещение, розетки).
• 2-полюса – для однофазной сети (отключает фазу и ноль для максимальной безопасности).
• 3-полюсный – для защиты трехфазных нагрузок.
• 4-полюсный – для защиты трехфазных сетей с нулевым проводом(отключает фазы и ноль для максимальной безопасности).
Способ подключения и качество.
Выбирайте автоматы известных производителей (Schneider Electric, ABB, Legrand, IEK). Проверьте наличие сертификатов и защиту от подделок.
Настоятельно не рекомендуем экономить на качестве автоматов так как это может привести к пожару!
Дополнительные параметры.
- Максимальный отключаемый ток (4.5 кА, 6 кА, 10 кА) – зависит от параметров питающей сети(сопротивления петли фаза-ноль).
- Температурные условия – для жарких помещений стоит учитывать что автомат отключится не в течении часа, а быстрее даже при небольшом превышении по току.
- Совместимость с устройством защитного отключения – если в щите есть УЗО, номинал автомата должен быть минимум в 2 раза ниже от номинального тока УЗО(не путать с током отключения ).
Подытожим вышесказанное.
Выбор автоматического выключателя – это не просто покупка устройства, а грамотный расчет с учетом характеристик проводки и нагрузки. Если сомневаетесь, лучше проконсультироваться с нашим электриком, чтобы избежать проблем.
